ТОЛ-10: назначение, характеристики и выбор

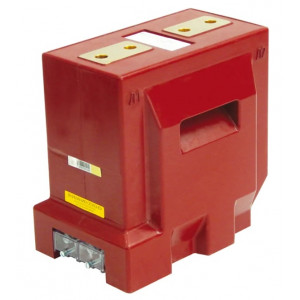

Трансформатор тока ТОЛ-10 — один из наиболее распространённых измерительных трансформаторов для сетей среднего напряжения 6–10 кВ. Он применяется в распределительных устройствах, комплектных трансформаторных подстанциях, ячейках КРУ и КСО для точного измерения тока и корректной работы релейной защиты. Благодаря компактной конструкции, высокой точности и надёжной изоляции трансформатор тока ТОЛ 10 стал стандартом для большинства промышленных и коммерческих электроустановок.
Назначение трансформаторов ТОЛ-10
Основная функция устройства — преобразование первичного тока высокого значения в безопасный вторичный ток для измерительных приборов и устройств релейной защиты. Трансформатор ТОЛ обеспечивает гальваническую развязку между силовой цепью и измерительными системами.
Чаще всего трансформатор тока ТОЛ 10 устанавливается в:
- распределительных устройствах 6–10 кВ
- камерах КРУ и КСО
- трансформаторных подстанциях
- системах коммерческого и технического учета электроэнергии
- схемах релейной защиты и автоматики
Конструкция литой изоляции обеспечивает устойчивость к механическим нагрузкам, влаге и перепадам температуры, поэтому модели исполнения ТОЛ 6-10 УХЛ2 широко применяются в промышленности и энергетике.
Основные характеристики трансфоматоров ТОЛ
Трансформаторы серии ТОЛ отличаются разнообразием коэффициентов трансформации и классов точности. Это позволяет использовать их как для измерений, так и для защитных цепей.
Расшифровка наименования
Т — Трансформатор тока.
О — Опорный (устанавливается на плоскость).
Л — Литая изоляция.
НТЗ — Невский трансформаторный завод "Волхов" (производитель).
10 (20 или 35) — Класс напряжения в киловольтах (кВ).
XX — Модификация конструкции.

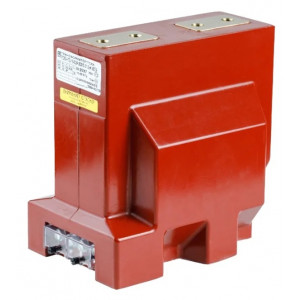

Например, трансформатор тока ТОЛ-НТЗ-10-02А-0,5Fs10/10P-10/15-100/5 применяется в измерительных цепях учета электроэнергии. В обозначении 0,5Fs10 многие считают, что Fs10 относится к классу точности. Это ошибка. Правильно:
0,5 — класс точности измерительной обмотки
Fs10 — коэффициент безопасности приборов (Instrument Security Factor)
Он показывает, во сколько раз первичный ток может превышать номинальный, прежде чем вторичный ток начнет ограничиваться магнитным насыщением.
Fs10 означает: при токе 10 × In трансформатор начинает ограничивать ток во вторичной цепи.
Это нужно для защиты:
- счетчиков
- измерительных приборов
- контроллеров учета
Практический смысл: если произойдет короткое замыкание, счетчик не сгорит.
Почему ТОЛ-10 считается самым надежным типом ТТ
Причина — литая изоляция.
Преимущества:
- отсутствие масляной изоляции
- высокая механическая прочность
- устойчивость к влаге
- компактные размеры
- срок службы 30+ лет
Трансформаторы тока классифицируют
- по месту установки: Внутренней установки / Наружной установки
- по конструкции: Опорные (ТОЛ) / Проходные (ТПЛ) / Шинные (ТШЛ)
- по напряжению: 0,66 / 6 / 10 / 20 / 35кВ
При выборе оборудования важно учитывать номинальный первичный ток. Например:
ТОЛ-10 100 — для цепей с током до 100 А
Конструктивные особенности
Современный трансформатор тока ТОЛ 10 имеет литую эпоксидную изоляцию, которая выполняет сразу несколько функций:
- электрическая изоляция
- механическая защита обмоток
- устойчивость к влаге и загрязнениям
Благодаря этому трансформатор ТОЛ 10 УХЛ2 может эксплуатироваться в помещениях с повышенной влажностью и перепадами температуры.
При выборе оборудования одним из ключевых факторов является ТОЛ-10 цена. Стоимость зависит от производителя, класса точности и коэффициента трансформации. Наиболее популярные позиции:
трансформатор ТОЛ 10 100/5
трансформатор ТОЛ 10 10/5
Трансформатор тока ТОЛ — надежное и универсальное решение для измерения тока и работы релейной защиты в сетях до 35 кВ. Большой выбор коэффициентов трансформации позволяет подобрать оптимальную модель для любой электроустановки. Высокая точность, долговечность и простота монтажа сделали трансформатор ТОЛ стандартом для распределительных устройств и подстанций. Поэтому трансформатор тока ТОЛ 10 остается одним из самых востребованных решений на рынке электротехнического оборудования.
Подберем трансформатор ТОЛ по опросному листу
Если вы еще не определились с моделью Трансформатора ТОЛ, не можете подобрать тип и сомневаетесь подойдет ли трансформатор под ваши задачи, то скорее оставляйте заявку на нашем сайте, и мы поможем вам с выбором, покажем преимущества и подберем именно тот трансформатор, который максимально вам подойдет под ваши задачи.
